Чаще всего на промышленных и не только объектах мы встречаем стандарты портов RS-232 и RS-485 и иногда RS-422, однако помимо них в проектах промышленной автоматизации регулярно возникает другой вопрос: чем отличаются RS-422 и RS-485? Могут ли они заменять друг друга? В каких случаях необходим преобразователь RS-422–RS-485?
Поскольку оба стандарта RS-485 и RS-422 используют дифференциальную передачу сигналов, обеспечивают высокую помехоустойчивость и рассчитаны на большие расстояния, их нередко считают взаимозаменяемыми. На практике, несмотря на сходные электрические характеристики, архитектура связи у них принципиально различается. Эти различия напрямую влияют на масштабируемость сети, стабильность системы и возможности дальнейшего расширения.
При модернизации оборудования, расширении системы или унификации протоколов выбор между RS-422 и RS-485 определяет, останутся ли существующие устройства совместимыми с новой сетью или для подключения устаревшего оборудования потребуется преобразователь RS-422–RS-485.
В этой статье RS-422 и RS-485 сравниваются с практической инженерной точки зрения. Рассматриваются их базовые различия, распространённые заблуждения о топологиях связи, а также причины, по которым при интеграции промышленных систем часто необходим преобразователь RS-422–RS-485.
Развитие стандартов последовательной связи
Ассоциация электронной промышленности (EIA) представила стандарт RS-232 в 1962 году. Он предназначался для последовательной связи «точка — точка» и использовал несимметричную передачу сигнала. Несмотря на широкое распространение, RS-232 был ограничен сравнительно небольшой дальностью — около 15 метров — и обладал низкой устойчивостью к электрическим помехам, поэтому плохо подходил для многих промышленных условий.
Чтобы устранить эти ограничения, в 1975 году EIA представила стандарт RS-422. Благодаря дифференциальной передаче сигналов он значительно повысил помехоустойчивость и увеличил дальность связи примерно до 1200 метров.
Развивая идеи RS-422, в 1983 году EIA выпустила стандарт RS-485. Он не просто заменил RS-422, а расширил его возможности: несколько передатчиков получили возможность совместно использовать одну линию связи. Это сделало возможным построение полноценных многоточечных сетей для промышленной автоматизации.
Что такое RS-422
RS-422 (EIA-422) — стандарт дифференциальной последовательной связи, широко применяемый в промышленной автоматизации, системах управления на базе ПЛК, системах сбора данных и других приложениях, где требуется надёжная передача на большие расстояния.
По сравнению с RS-232 стандарт RS-422 обеспечивает большую дальность, более высокую скорость обмена и существенно лучшую устойчивость к электромагнитным помехам. Благодаря этому он много лет используется в промышленной связи.

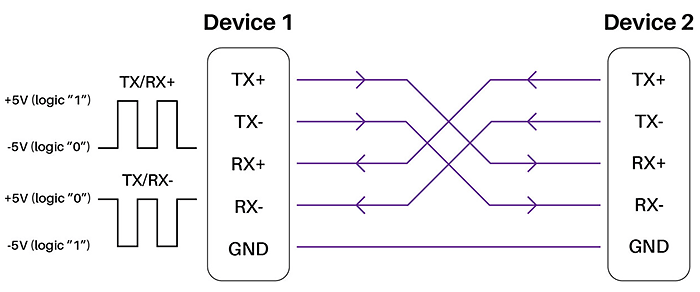

Четырёхпроводная полнодуплексная связь
RS-422 использует четыре сигнальных провода. Одна дифференциальная пара предназначена для передачи данных, а вторая — для приёма.
Поскольку передача и приём выполняются по отдельным каналам, RS-422 изначально поддерживает полнодуплексный обмен: устройства могут одновременно передавать и принимать данные без переключения направления связи.
Один передатчик и несколько приёмников
В отличие от RS-232, рассчитанного только на соединение «точка — точка», RS-422 позволяет одному передатчику работать сразу с несколькими приёмниками.
Согласно спецификации EIA-422, к одному передатчику обычно можно подключить до десяти приёмников. Поэтому RS-422 хорошо подходит для архитектуры «один ведущий на несколько ведомых», в которой ведущее устройство одновременно передаёт данные нескольким принимающим устройствам.
Высокая помехоустойчивость
RS-422 использует дифференциальную передачу: приёмник определяет разность напряжений между двумя проводниками, а не измеряет напряжение каждого сигнала относительно земли.
Такой принцип значительно снижает влияние внешних электрических помех. На практике RS-422 обычно прокладывают витой парой, которая дополнительно уменьшает электромагнитные помехи (EMI) за счёт взаимной компенсации наведённых токов.
Сочетание дифференциальной передачи и витой пары обеспечивает стабильную связь на больших расстояниях при высокой целостности данных.
Высокоскоростная передача на большие расстояния
RS-422 обеспечивает удачный баланс между дальностью и скоростью связи. На небольших расстояниях — примерно от 10 до 100 метров — скорость передачи может достигать 10 Мбит/с. Даже при максимально рекомендуемой дальности 1200 метров возможен обмен со скоростью около 100 кбит/с.

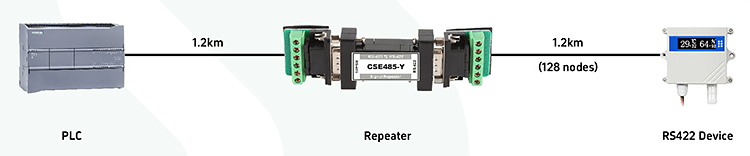

Если требуется передача на ещё большее расстояние, повторители RS-422 могут восстанавливать и усиливать сигнал, увеличивая протяжённость сети без заметного снижения надёжности связи.
RS-422 и RS-485: в чём различия
При сравнении RS-422 и RS-485 в первую очередь заметно, что оба стандарта используют дифференциальные сигналы и обеспечивают близкие значения дальности и скорости передачи. В идеальных условиях оба интерфейса могут работать на расстоянии около 1200 метров и поддерживать высокоскоростной обмен данными.
Однако главное различие между RS-422 и RS-485 заключается не в характеристиках передачи, а в топологии сети и возможностях подключения нескольких устройств.
RS-422 использует топологию «точка — многоточка»
Обычно RS-422 работает как четырёхпроводная полнодуплексная система с отдельными дифференциальными парами для передачи и приёма.
Стандартная сеть RS-422 допускает только один передатчик, но может включать до десяти приёмников. Ведущее устройство передаёт данные нескольким ведомым, а обратный обмен от ведомых направляется только ведущему устройству.
Хотя к сети можно подключить несколько устройств, по своей сути RS-422 остаётся стандартом связи «точка — многоточка» с централизованным управлением обменом.
Multi-drop не означает полноценную многоточечную связь
В некоторых технических документах указывается, что RS-422 поддерживает сеть multi-drop, то есть подключение нескольких устройств к одной линии. Это нередко приводит к путанице.
Несмотря на возможность подключить к одному передатчику несколько приёмников, активно передавать данные по линии может только одно устройство. Ведомые устройства не могут начинать передачу в произвольный момент и не могут напрямую обмениваться данными друг с другом.
Иными словами, RS-422 поддерживает связь одного передатчика с несколькими приёмниками, но не допускает совместного использования общей шины несколькими передатчиками.
Для небольших систем такая архитектура проста, надёжна и удобна в управлении. Однако по мере увеличения количества устройств её масштабируемость становится всё более ограниченной.

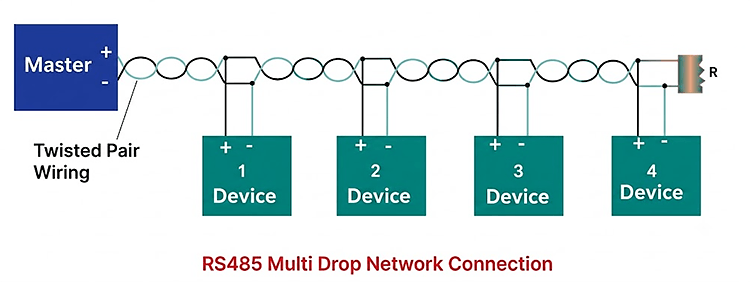

RS-485 использует шинную топологию
В отличие от RS-422, стандарт RS-485 чаще всего применяется в двухпроводной полудуплексной шинной архитектуре.
Все устройства используют одну общую дифференциальную пару и подключаются к единой шине связи. Каждый узел способен как передавать, так и принимать данные, что обеспечивает полноценный многоточечный обмен.
Стандартная сеть RS-485 поддерживает до 32 приёмопередатчиков в одном сегменте шины. Применение повторителей RS-485 позволяет значительно расширить сеть и подключить существенно больше устройств.
Четырёхпроводной RS-485 и RS-422
Хотя наиболее распространённым вариантом RS-485 является двухпроводный полудуплексный обмен, стандарт также может работать по четырёхпроводной полнодуплексной схеме.
В такой конфигурации RS-485, подобно RS-422, использует отдельные каналы передачи и приёма. Однако фундаментальное различие между стандартами сохраняется.
Даже в четырёхпроводном режиме RS-485 допускает наличие в сети нескольких передатчиков, тогда как спецификация RS-422 разрешает только один активный передатчик. Поэтому RS-485 остаётся более гибким и масштабируемым решением для крупных промышленных сетей.
Сравнение RS-422 и RS-485
| Характеристика | RS-422 | RS-485 |
|---|---|---|
| Метод передачи сигнала | Дифференциальный | Дифференциальный |
| Режим связи | Полнодуплексный | Обычно полудуплексный |
| Количество проводов | Четыре | Обычно два, возможно четыре |
| Топология сети | Точка — многоточка | Многоточечная шина |
| Максимальное количество узлов | 1 передатчик + до 10 приёмников | До 32 приёмопередатчиков (стандартно) |
| Несколько передатчиков | Нет | Да |
| Обмен между ведомыми устройствами | Нет | Да |
| Максимальная дальность | 1200 м | 1200 м |
| Максимальная скорость передачи | До 10 Мбит/с | До 10 Мбит/с |
Зачем преобразовывать RS-422 в RS-485
В современных системах промышленной автоматизации RS-422 и RS-485 чаще сосуществуют, чем полностью заменяют друг друга.
Многие устаревшие ПЛК, промышленные контроллеры, системы сбора данных и специализированные измерительные приборы по-прежнему оснащаются интерфейсами RS-422. В то же время современные промышленные сети, системы Modbus RTU и платформы промышленного интернета вещей в основном стандартизированы на RS-485. Поэтому преобразование RS-422 в RS-485 стало типовой задачей при модернизации систем, расширении сетей и интеграции оборудования.
Цель такого преобразования заключается не в увеличении скорости или дальности передачи. Поскольку электрические характеристики обоих стандартов уже близки, основная задача — улучшить архитектуру сети и повысить масштабируемость системы.
Расширение ёмкости сети
RS-422 поддерживает один передатчик и до десяти приёмников, поэтому подходит для сравнительно небольших сетей связи.
RS-485, напротив, поддерживает до 32 стандартных приёмопередатчиков на одной шине, а с помощью повторителей сеть можно расширить ещё сильнее. Для проектов, в которых требуется подключить дополнительные полевые устройства, точки мониторинга или терминалы управления, преобразование RS-422 в RS-485 становится экономичным и практичным способом расширения.
Упрощение кабельной разводки
В RS-422 для передачи и приёма требуются отдельные пары проводов, поэтому с увеличением количества подключённых устройств кабельная разводка усложняется.
RS-485 обычно использует общую двухпроводную шину. Это сокращает количество кабелей, снижает стоимость монтажа и упрощает последующее обслуживание и поиск неисправностей.
Интеграция с системами промышленного интернета вещей
По мере ускорения цифровизации промышленности всё больше полевых устройств подключается к облачным платформам для дистанционного мониторинга, предиктивного обслуживания и централизованного управления.
Большинство современных промышленных шлюзов, устройств периферийных вычислений, модулей удалённого ввода-вывода и систем Modbus RTU рассчитаны на интерфейс RS-485, тогда как встроенная поддержка RS-422 встречается всё реже.
Преобразование существующих устройств с RS-422 в RS-485 позволяет сохранить вложения в установленное оборудование и одновременно интегрировать его с современными платформами автоматизации.
Таким образом, преобразователь RS-422 в RS-485 выполняет значительно более важную функцию, чем простой адаптер интерфейсов: он позволяет устаревшему оборудованию работать в составе масштабируемых промышленных сетей связи.
Как преобразовать RS-422 в RS-485
Наиболее распространённый способ — использовать преобразователь RS-422 в RS-485, который преобразует раздельные сигналы передачи и приёма RS-422 в стандартные сигналы шины RS-485. Благодаря этому существующие устройства RS-422 могут обмениваться данными с ПЛК, панелями оператора (HMI), промышленными шлюзами, SCADA-системами и сетями Modbus RTU.
Для простых соединений «точка — точка» обычно достаточно стандартного преобразователя RS-422–RS-485. Однако многие промышленные системы включают несколько ветвей связи, распределённые полевые устройства и крупные сетевые архитектуры. В таких условиях одного преобразования интерфейса может быть недостаточно для обеспечения требуемой надёжности.

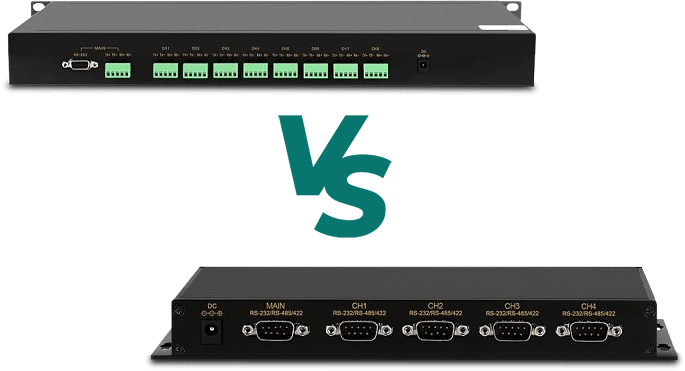

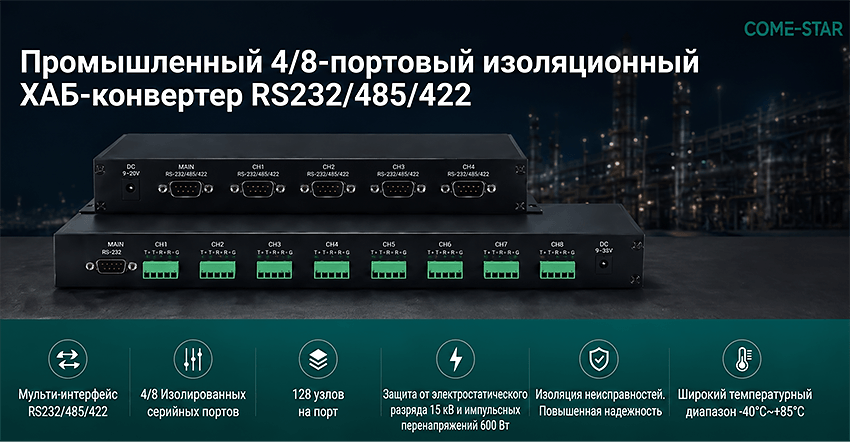

CSE485-HUB4 и CSE485-HUB8 компании COME-STAR — изолирующие HUB-преобразователи, которые поддерживают прозрачное двунаправленное преобразование между RS-232, RS-422 и RS-485 и одновременно разделяют традиционную последовательную шину на несколько изолированных ветвей связи.

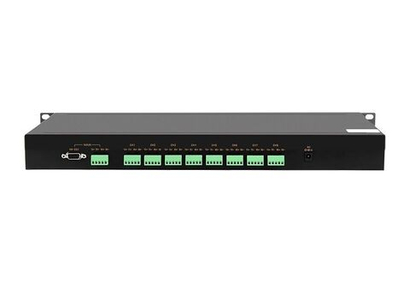

 CSE485-HUB8 |

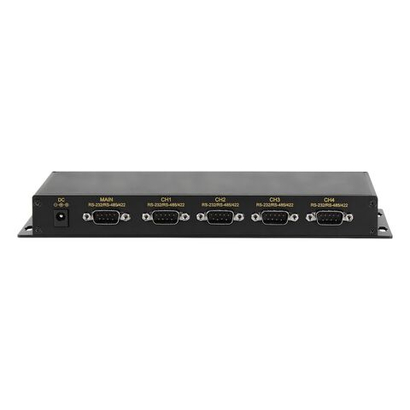

 CSE485-HUB4 |
Ключевые особенности:
- 1 ведущий порт RS-232/RS-485/RS-422 и до 8 ведомых портов RS-232/RS-485/RS-422;
- скорость обмена от 300 бит/с до 115 200 бит/с;
- оптическая развязка между ведущим и ведомыми каналами;
- автоматическое управление направлением передачи RS-485 с ретрансляцией без задержки;
- изоляция неисправностей отдельных ветвей для повышения надёжности сети;
- встроенная защита от электростатического разряда до 15 кВ и импульсных перенапряжений мощностью до 600 Вт;
- до 128 опрашиваемых узлов на каждом порту RS-485/RS-422;
- промышленное исполнение с рабочей температурой от −40 до +85 °C.
Хотя RS-422 и RS-485 используют дифференциальную передачу сигналов и обеспечивают близкую дальность связи и помехоустойчивость, они разработаны для разных сетевых задач.
RS-422 лучше всего подходит для стабильных систем «точка — многоточка» с фиксированной связью «ведущий — ведомые». Он отличается простотой реализации и поддерживает полнодуплексную передачу. RS-485, в свою очередь, обеспечивает полноценный многоточечный обмен через общую шинную архитектуру, поэтому обладает большей масштабируемостью, гибкостью и совместимостью с современными системами промышленной автоматизации.
RS-422 и RS-485 не столько заменяют, сколько дополняют друг друга в промышленной связи. При переходе от небольшой фиксированной сети к более крупной системе с большим количеством устройств преобразователь RS-422–RS-485 позволяет продолжить использование установленного оборудования, одновременно повысив масштабируемость сети, упростив разводку и улучшив совместимость с современной промышленной коммуникационной инфраструктурой.
Понимание архитектурных различий между RS-422 и RS-485 и правильный выбор стандарта связи или способа преобразования необходимы для построения надёжных, масштабируемых и готовых к дальнейшему развитию промышленных сетей.
